【WX-WY1，山东万象环境，助力多领域环境监测】桥墩是桥梁的核心承重结构，其稳定性直接决定桥梁的安全运营。受车辆荷载、水流冲刷、温度变化、地质沉降等因素影响，桥墩易发生水平、垂直位移，长期积累可能导致桥梁结构损毁、坍塌。传统桥墩位移监测手段难以实现精准、长期、自动化监测，难以满足桥梁安全运营的管控需求。桥墩位移监测方案专为桥梁桥墩结构定制设计，以GNSS差分RTK技术为核心，结合桥墩结构特点与监测需求，实现桥墩位移的精准监测、智能分析与及时预警，为桥梁安全运营提供全流程保障。
定制化监测设计，适配桥墩结构特点。方案基于桥墩的结构形式、所处环境（如跨江、跨河、跨公路）、荷载情况等，精准规划监测点位与监测要素。针对桥墩易发生水平与垂直位移的特点，重点监测水平位移、垂直沉降等核心指标，采用GNSS位移站实现毫米级精度监测；根据桥墩高度与结构，定制监测设备安装支架，确保设备安装牢固、监测角度合理，避免车辆震动、水流冲击对设备运行的影响。同时，可根据需求扩展监测风速、风向、温度、湿度等环境参数，分析环境因素对桥墩位移的影响，为桥梁安全评估提供更全面的数据支撑。

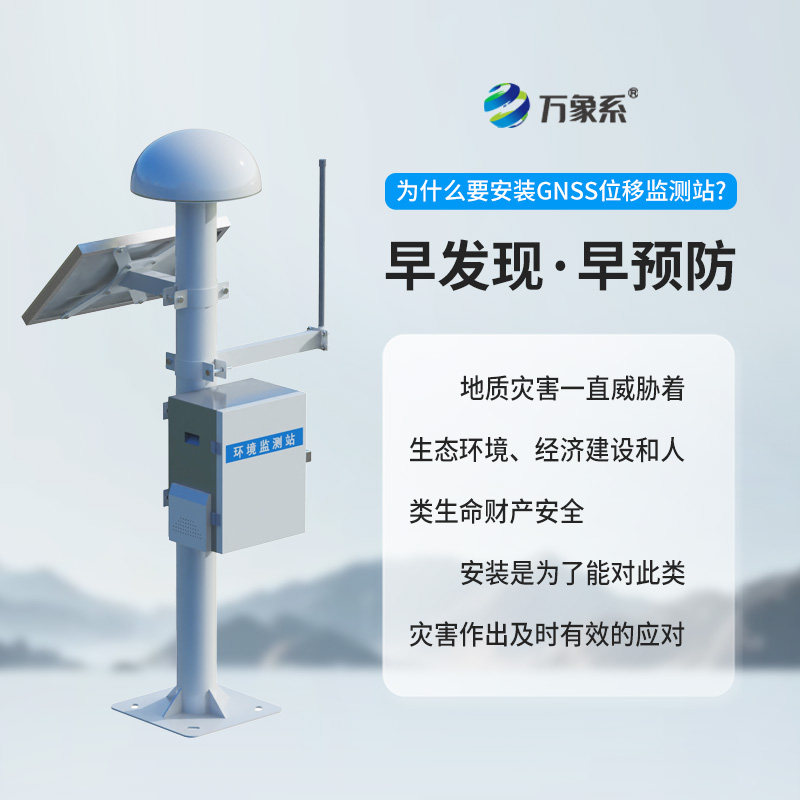

核心设备支撑，保障监测精准可靠。方案核心设备采用GNSS位移站，其采用差分RTK技术，静态精度（差分模式）可达水平±（2.5mm+1ppm）、垂直±（5mm+1ppm），能精准捕捉桥墩的微小位移变化；搭载的扼流圈天线与磁性吸波材料，可有效降低多径效应，即使在桥梁周边复杂的电磁环境（如车辆通讯、周边基站）与水流反射环境下，也能保证监测数据的准确性。设备支持Modbus-RTU通信协议，支持设备端离线解算位移量，即使在网络中断情况下，也能完成位移数据的本地计算与存储；支持RS485扩展接口，可对接其他监测设备，实现多维度数据协同监测。
智能传输与平台分析，提升管理效率。方案支持多种数据传输方式，设备可通过4G、无线网桥、wifi等无线传输方式，将实时监测数据上传至云平台，也可通过以太网有线传输，适配桥梁周边的网络环境。云平台具备强大的数据处理、分析与可视化功能，支持3D数据查看，管理人员可直观查看各桥墩监测点的位移方向、变化量与变化趋势，清晰掌握桥墩稳定性；支持历史数据查询、趋势分析、报表导出等功能，可自动生成桥墩位移变化曲线与统计报表，为桥梁维护决策提供科学依据。平台具备多角色权限管理功能，不同岗位人员可分级访问数据，保障数据安全与管理规范。
科学安装实施，保障监测有效性。方案严格规范安装流程，确保监测精度与设备安全：监测站选择桥墩顶部或侧面开阔区域部署，周围20米内无高大建筑物遮挡，优先保证卫星天线为20米内最的高点；基准站部署于桥梁周边稳定区域，与监测站之间间距推荐小于500米，最的大不超过2KM，且尽量选择同海拔、可视安装，避免过长基线距离影响监测精度；安装底座采用焊接或膨胀螺丝固定，确保牢固稳定，避免车辆震动导致设备晃动；安装过程中做好防水、防雷处理，保障设备长期稳定运行。专业售后团队提供全程安装指导，包括现场勘查、安装方案优化、视频指导调试等。
实战护航桥梁安全，延长桥梁使用寿命。在某跨江大桥桥墩监测中，该方案通过定制化部署，实时监测桥墩水平位移与垂直沉降数据，提前发现桥墩异常形变，指导维护团队及时开展加固处理，避免了桥梁结构损坏；在某高速公路桥梁监测中，方案监测桥墩位移与车辆荷载数据，分析荷载变化对桥墩稳定性的影响，为桥梁限行、维护提供科学依据；在某老旧桥梁改造中，方案长期监测桥墩位移数据，为改造方案制定与施工质量评估提供精准支撑。方案的应用，让桥墩位移监测从“被动检查"转向“主动精准监测"，大幅提升了桥梁安全运营管理水平，延长了桥梁使用寿命。
